| MOQ: | 1 |
| Prijs: | Onderhandelbaar |
| Standaardverpakking: | Doos |
| Betaalmethode: | L/C, T/T, D/P, D/A |
| Standaardapparatuur | Facultatieve apparatuur |
|---|---|
| ▲ SIEMENS PLC-controller, aanraakscherm | △ SIEMENS CNC-besturingssysteem |
| ▲ 42CrMo vaste smeerrol | △ Centrale en zijsteunen |
| ▲ Schneider & Omron elektrische componenten | △ Automatische laad- en lossystemen |
| ▲ YUKEN hydraulische kleppen, NO,K afdichting | △ Motorische voedings- en vierkante tafels |
| ▲ NSK dubbelrijke bolrollagers | △ zijdelings gemotoriseerde rollen |
| ▲ Tamagawa precisie roterende encoder | △ Voorziening voor warmwalsen |
| ▲ SIEMENS hoofdmotor,Zonnige pomp | △ Geïntegreerd lassysteem |
| ▲ iNi hydraulische motor, Peika planetaire reducer | △ Automatisch smeersysteem |
| ▲ Mobiele controleconsole op het wiel | △ Automatische ejector |
| ▲ Gecentraliseerde handmatige smering | △ Op maat gemaakte kleuren |
|
|
Werkrol
De rol is het belangrijkste onderdeel van de rollenmachine, de kwaliteit en de prestaties ervan hebben een directe invloed op de levensduur van de rollenmachine en de precisie van het rollen.
Werkrollers zijn gemaakt van hoogwaardig hoogwaardig staal 42CrMo-materiaal, na smeden, ruwmaken, afzuigen en temperen, HB240 ~ 300,met een vermogen van niet meer dan 10 W, volgens de normen JB/ZG4289-86 voor rolstaal.
Strikt in de rolvervaardiging, om de uitgebreide mechanische eigenschappen te garanderen.
Elektrische onderdelen
Duitsland SIEMENS elektrische componenten zorgen voor een stabiele werking van de machine.
De geïntegreerde besturingsmodule van de hydraulische klepgroep zorgt ervoor dat het schuifblok soepel en nauwkeurig beweegt.
En de bediener en alle onderdelen van de machine speelden een goede bescherming.
De Siemens-motor garandeert de levensduur van de machine en verbetert de werkstabiliteit van de machine.
CNC-besturingssysteem
Dankzij de CNC-besturing en de PLC van SIEMENS. Uitstekende HMI-interface.
Smart Line biedt een gebruiksvriendelijke interface voor gebruikers om de werking van machines in het besturingssysteem te controleren.
GENUO Rolling machine uitgerust met een speciaal onafhankelijk bedieningspaneel en automatisch rollen programma, zodat een enkele knop kan realiseren
Deze machine kan automatisch rollen en vormen tegelijkertijd.Honderden van deze functies
Programma's voor specifieke specificaties van geautomatiseerd walsen.programma's en kan handmatig
Het programma is ook in staat om de installatie te controleren en te controleren.Het biedt gebruikers een verscheidenheid aan functies, zoals formules
Beheer, beveiligingsniveaubeheer, taalbeheer, enz.
Rotatie van de rol
Hydraulische motor → Planetaire versnellingsbak → Werkrol
De bovenste rol is een aandrijvende rol van een 4 rol buigmachine.
Het is de meest energiebesparende aandrijfmethode.
De hydraulische motor is uitgerust met een onmiddellijke rem om de rol nauwkeurig te laten stoppen in de toestand vóór het buigen.
Hydraulisch systeem
Elke oliecircuit wordt geleid door twee verlichtingspannen om de druk te regelen.
de druk van het hoofdcilinder regelen. en het andere ontlastingsklep is ingesteld op 16 MPa, voornamelijk om het omdraaien van de cilinder en het balanceren van de cilinder te regelen
Om de synchronisatie nauwkeurigheid van de belangrijkste oliecilinders aan beide uiteinden van elke bewegende werkrol te waarborgen,
Door middel van de druksensoren wordt de microcomputer bediend door de
Het systeem detecteert en regelt de bewegingen van de zuigers van de hoofdoliesilinder om de precisie van de beide werkende rolpunten te bereiken.
Voordeel van ons hydraulisch systeem:
a. De unieke voorontladingstechnologie wordt toegepast om hydraulische schokken effectief te voorkomen en de levensduur van de leidingen en afdichtingen te verbeteren.
b. De hydraulische onderdelen zijn van Japan YUKEN en NO,K merk, hoogwaardige onderdelen om de stabiliteit van het hydraulische systeem te waarborgen.
c. Elke in- en uitgang van het hydraulische systeem is voorzien van overeenkomstige detectiepunten die handig zijn voor onderhoud
De oliepomp heeft een lager gemonteerd type en een positieve oliedruksorptie.
Tegelijkertijd kunnen de filters, niveaumeters en alle zendapparaten automatisch waarschuwen voor storingen.

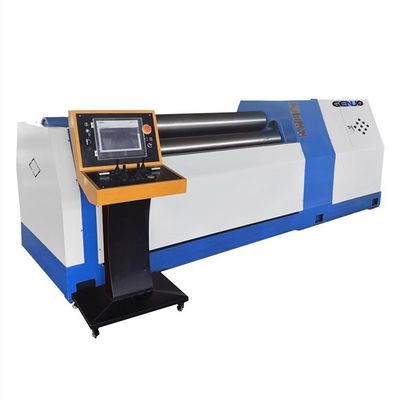

De machine is een vier rolplaat buigmachine, de structuur wordt getoond als tekening, bovenste roller als initiatief roller, down roller
en zijrollers als aangedreven rollers; de bovenste rol is vast, de onderste rol gaat omhoog en omlaagBeweging; bovenste rol is mechanisch
In de eerste plaats is het belangrijk dat de verwerking van de rollen en de zijspellen door de spanning van de platen en de rollen wordt voortgezet.
aangedreven door een hydraulische olietank voor het tillen.
De bovenste rollen van de ventro-lagers worden ook aangedreven door een hydraulische olietank.
op de linker- en rechterzijde van het machineframe worden geïnstalleerd.
Hot Tags: 4-roller plaat hc4r serie rollende machine, China, leveranciers, fabrikanten, fabriek, prijs, kosten, goedkoop, te koop,
