| MOQ: | 1 |
| Prijs: | Onderhandelbaar |
| Standaardverpakking: | Doos |
| Leveringstermijn: | 90 dagen |
| Betaalmethode: | L/C, T/T, D/P, D/A |
| Toeleveringskapaciteit: | 1 set/sets Om de 15 tot 35 dagen |

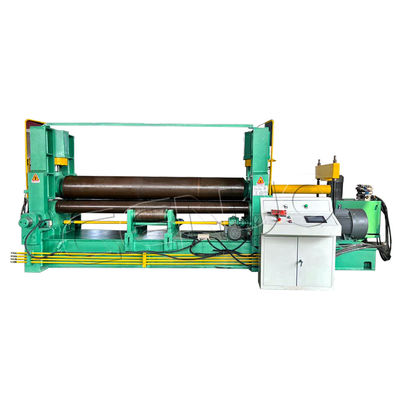

GENUO Hydraulic UNIVERSAL HU3R Series 3 Rolplatenrolmachine kan de plaatrand vooraf buigen en kan de persrol draaien om de plaat te voeden;
De beweging van alle drie de rollen moet worden gepositioneerd naargelang de rollbehoeften.voorbuigwerk en afronding (de bovenste persrol buigt de plaat met een hydraulische hefindring zoals een buigmachine; de twee zijdelingse persrollers bewegen zich horizontaal relatief en veranderen de geometrische positie naargelang de vormingsbehoeften;Het kan samenwerken met CNC-besturingssysteem om hoge rolling nauwkeurigheid en rondheid te bereiken;
Het plaatje wordt horizontaal gevoed en het voedingspunt is altijd horizontaal.
De drie persrollers kunnen worden gekanteld volgens de geometrische hoek van de kegel om het rollen van de kegel te realiseren.
| Standaardapparatuur | Facultatieve apparatuur |
|---|---|
| ▲ Delta PLC NC-controller, schermdisplay | △ SIEMENS CNC-besturingssysteem |
| ▲ 42CrMo vaste smeerrol | △Centrale en zijsteunen |
| ▲ Schneider & Omron elektrische componenten | △Automatische laad- en lossystemen |
| ▲ YUKEN hydraulische kleppen, NO.K afdichtingsring | △met een vermogen van niet meer dan 10 kW |
| ▲ NSK dubbelrijke bolrollagers | △met een gewicht van niet meer dan 50 kg |
| ▲ Tamagawa precisie roterende encoder | △Voorziening voor warmwalsen |
| ▲ SIEMENS hoofdmotor,Zonnige pomp | △ Geïntegreerd lassysteem |
| ▲ Peika-planetaire reducer | △ Automatisch smeersysteem |
| ▲ Mobiele controleconsole op het wiel | △ Automatische ejector |
| ▲ Gecentraliseerde handmatige smering | △ Op maat gemaakte kleuren |
|
Werkrol
De rol is het belangrijkste onderdeel van de rollmachine, de kwaliteit en de prestaties hebben een directe invloed op de service Werkrollers zijn gemaakt van hoogwaardig hoogwaardig staal 42CrMo-materiaal, na smeden, ruwmaken, afzuigen en temperen, HB240 ~ 300,met een vermogen van niet meer dan 10 W, volgens de normen JB/ZG4289-86 voor rolstaal. |
|
Elektrische onderdelen
Duitsland SIEMENS elektrische componenten zorgen voor een stabiele werking van de machine.De geïntegreerde besturingsmodule van de hydraulische klepgroep zorgt ervoor dat het schuifblok soepel en nauwkeurig beweegtEn de bediener en alle onderdelen van de machine speelden een goede bescherming.
|
|
CNC-besturingssysteem
Dankzij de CNC-besturing en de PLC van SIEMENS... een uitstekende HMI-interface... maakt onze buigmachine naar wens draaien.SIEMENS Smart Line biedt een gebruiksvriendelijke interface voor gebruikers om de werking van machines in het besturingssysteem te controleren.
GENUO Rolmachine voorzien van een speciaal onafhankelijk bedieningspaneel en een automatisch rolprogramma, zodat één knop kan worden gebruikt.Deze machine kan automatisch rollen en vormen op één moment.
Krachtige gegevensopslag en terugroepactiviteiten, honderden programma's voor complexe specificaties van geautomatiseerd rollen.Het systeem is compatibel met handmatige bedieningsprogramma's en kan indien nodig handmatig worden bediend.
Tegelijkertijd biedt de configuratie-software gebruikers ook verschillende functies, zoals formulebeheer, beveiligingsniveaubeheer, taalbeheer, enz.
Hydraulisch systeem
Elke oliecircuit wordt door twee verlichtingswaaiven geleid om de druk te regelen. De maximale ingestelde druk voor elke oliecircuit is 25 MPa.en het andere ontlastingsklep is ingesteld op 16 MPaOm de synchronisatie nauwkeurigheid van de belangrijkste oliecilinders aan beide uiteinden van elke bewegende werkrol te waarborgen,op de linker- en rechterracks en de kantelramen zijn hoogprecieze verplaatsingssensoren geïnstalleerdDoor middel van de druksensoren detecteert en reguleert het microcomputerbesturingssysteem de bewegingen van de zuigers van de hoofdoliesilinder om de precisie van de beide werkende rolpunten te bereiken.
Voordeel van ons hydraulisch systeem:
a. De unieke voorontladingstechnologie wordt toegepast om hydraulische schokken effectief te voorkomen en de levensduur te verbeteren
van de pijpleiding en afdichtingen.
b. De hydraulische onderdelen zijn van Japanse merk YUKEN en NO.K.
de stabiliteit van het hydraulische systeem.
c. Elke in- en uitgang van het hydraulische systeem is voorzien van overeenkomstige detectiepunten, die
De oliepomp heeft een lager gemonteerd type en een positieve oliedruksorptie.en alle zendapparaten kunnen automatisch waarschuwen voor storingen.
De rol die de machine ondersteunt, wordt aan het onderste deel van de rol geplaatst, zodat het plaatmateriaal en het dikke plaatmateriaal een perfecte cilinder vormen, met een conisch buigapparaat, gemakkelijk te buigen,met een vermogen van meer dan 50 W,Eenvoudige digitale besturing, speciale buiging.
| Hydraulisch element selecteert de import van hoogwaardige producten, garandeert de stabiliteit van het hydraulische systeem. | Het transmissie-onderdeel bestaat uit een krachtige motor, versnellingsbak en andere toebehoren. | Verwijderingsinrichting: Hydraulisch aftrekpunt voor een gemakkelijke verwijdering van de afgewerkte ferrule. | De bovenste rol is ontworpen als trommelvorm, buig een metaalmateriaal in een perfecte cilinder. |
| Model | Max. dikte van de plaat (mm) | Max. breedte van de plaat (mm) | Max. dikte van de voorbuigplaat (mm) | Plaatopbrengstgrens (MPa) | Hoogste roldiameter (mm) | Onderste roldiameter (mm) | Motorvermogen (kW) | Afmetingen (L × W × H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
Video
Video
Video
Video
Video
|
|
