| MOQ: | 1 |
| Prijs: | Onderhandelbaar |
| Standaardverpakking: | Doos |
| Leveringstermijn: | 90 dagen |
| Betaalmethode: | L/C, T/T, D/P, D/A |
| Toeleveringskapaciteit: | 1 set/sets Om de 15 tot 35 dagen |

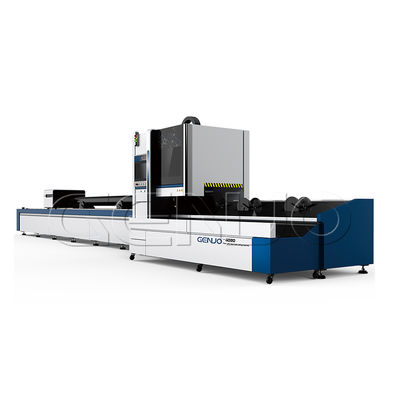

Genuo Cyclone GNAT-serie automatische lasersnijmachine voor buizen, gericht op de behoeften van klanten in de profiel- en buizen snijmarkt, kan voldoen aan de snij-openen en contour snijden van ronde buizen, vierkantbuis, rechthoekige buis, U-groef, H-vormig staal, speciaal gevormde buis en andere buisprofielen van koolstofstaal, roestvrij staal en aluminiumlegering.openen en contour snijden van profielen zoals profiel snijbuis, voor- en achterpneumatisch dubbele chuck klemontwerp, automatische aanpassing van het midden, en kan super grote diameter buizen verwerken; Zero tailing snijden kan materiaal en zorgen besparen.De krachtige meerpunts zwevende intelligente steun zorgt voor de hoge precisie van de, hoge snelheid en laag verlies van het snijden van buizen. 2 kW ~ 4 kW optioneel.
|
Standaardapparatuur |
Facultatieve apparatuur |
|
▼ Raycus- of Max-laserbron |
▽IPG of nLIGHT laserbron |
| ▼WSX- of RayTools-lasersnijkoppen | ▽PRECITEC-lasersnijkop |
| ▼Beheerssoftware GENUO-Cypcut | ▽Beckhoff CNC-besturingssysteem |
| ▼Hoge sterkte spanningsvrij frame | ▽Automatisch buisvoersysteem |
| ▼Φ220 Automatische pneumatische chuck | ▽Φ350 Automatische pneumatische chuck |
| ▼Motovario-planetaire reducer | ▽Alfa-planetaire reducer |
| ▼YYC versnellingsraam, HIWIN-geleidingsrail | ▽Atlanta versnellingsbak, Rexroth rail |
| ▼Hanli waterkoelsysteem | ▽Vermogenregulator |
| ▼Automatisch smeersysteem | ▽Luchtcompressie systeem |
De speciale lasermachine voor het snijden van buizen bestaat uit 7 assen.
Het kan het snijden van ronde, vierkante, rechthoekige en elliptische buizen realiseren
Het kan de eenmalige vorming en verwerking van 6-meterpijpen realiseren en kan worden uitgerust met 9-meter- en 12-meter-pijpsnijmachines met verschillende buislengtes en -diameter.
De apparatuur is voorzien van een voedingsas en een trekas, die
het afval van verwerkende ontlasting aanzienlijk verminderen
Het kan meerdere buizen met verschillende richtingen en diameters op de hoofdpijp snijden
Het kan schroeven variabele hoek groef oppervlak
Het is bekend als pijpleidingsmachine en materiaal expert in de industrie.
| Vorderpneumatische chuck | Achterste pneumatische schok | Speciale steun |
| Intelligente opsporing van de status van de kaak en gemakkelijk het verkrijgen van leidinggegevens. | Automatisch de juiste luchtdruk aanpassen en de klemkracht aanpassen. | Vermijd afzwakking en vervorming van de buizen,verbeter de snijnauwkeurigheid. |
| Geavanceerde lasergenerator | Intelligente CNC-controle voor het snijden |
|
Standaardconfiguratie van een stabiele en efficiënte Raycus- of MAX-lasergenerator.Moduleerd ontwerp, sterk geïntegreerd systeem, onderhoudsvrij, hoge betrouwbaarheid.
De laservermogen is continu verstelbaar, met een hoge straalkwaliteit en een hoge laserstabiliteit.Vergeleken met andere soortgelijke lasers op de marktOnze laser heeft duidelijke voordelen.
|
De gehele serie lasersnijmachines zijn uitgerust met CypCut-lasersnijbesturingssoftware of HypCut-superkrachtige lasersnijbesturingssoftware.Met hoge nauwkeurigheid visueel positioneringssysteem en geïntegreerd CNC-systeem achtereenvolgens.
Het is eenvoudig te gebruiken en heeft krachtige functies, die kunnen voldoen aan en toepassen op verschillende verwerking gelegenheden.Facultatief Duitsland PA8000, Siemens CNC-snijstelsel |
| Krachtig klemsysteem | Hoge sterkte zwaar frame |
|
De multifunctionele chuck geeft GENUO een breed scala aan verwerkingsmogelijkheden.ronde buis Φ 50 mm-360 mm,de lengte van de vierkante pijplijn 50*50mm-250*250mm.
Met een hoog koppel en een grote traagheidsservomotor kunnen snellere versnelling en hogere schakingssnelheid worden bereikt. |
De machine is gelast met hoogwaardig koolstofstaal met een treksterkte tot 500 MPa.voorkoming van vervorming, duurzamer. Daarna door het grootschalige precisie portier bewerkingscentrum voor precisie bewerking. |
|
|
Precies op elkaar afgestemde laserkop
Alle Genuo-lasersnijmachines zijn standaard uitgerust met WXS- of Raytools-lasersnijkoppen met automatische scherpstelling. De scherpstellingskoppen hebben een ingebouwde motor, die de scherpstellingslens door een lineair mechanisme stuwt om automatisch van positie te veranderen.
|
|
|
High Precision Transmission-onderdelen
Speciale Japanse SHIMPO of Franse Motovario flens reducer, precisie rek en pinnen, stille lineaire gids.
Laat de machine soepel en efficiënt draaien. Het gebruik van mechanische onderdelen is sterk verminderd.
|
|
|
Elektrische onderdelen van hogere kwaliteit
De machine gebruikt een Japanse Fuji of Panasonic servomotor en rijdt tot 6000 r / min.
De belangrijkste elektrische accessoires zijn Schneider en
|
|
Automatisch voedingssysteem
Dat bespaart arbeidskosten.
Met semi-automatische of volledig automatische laad- en lossystemen, verminderen de afhankelijkheid van arbeid, verminderen de arbeidsintensiteit van de operator, maken |
|
Luchtcompressie systeem
Speciaal voor lasersnijden, het neemt geïntegreerde luchtcompressor, luchtontvanger, koude droger, filter element, directe verbinding lage weerstand ontwerp.een betere snijprestatie bevorderen.
|
|
Vermogensstabilisator
Onstabiele spanning kan dodelijke verwondingen veroorzaken of de apparatuur storen, de productie beïnvloeden, leveringsvertragingen en onstabiele kwaliteit veroorzaken.
In ernstige gevallen kunnen er zelfs beveiligingsincidenten optreden, waardoor onmeetbare botten ontstaan. Daarom, daarom. Als uw fabrieksspanning sterk fluctueert of onstabiel is, is het noodzakelijk om een spanningsstabilisator te gebruiken. |
De snijmachine neemt een internationaal bekende merk geavanceerde laser, die heeft een hoge elektro-optische efficiëntie, water- en energiebesparing.het kan lange tijd onderhoudsvrij zijn, bespaart veel onderhoudsmiddelen en tijd en verbetert de werkdoeltreffendheid.
Het hoofdframe is voorzien van een portierwerktafel met een hoge demping en een goede stijfheid, hoge precisie en stabiele werking.Het frame is gemaakt van hoogwaardig stalen honingraat lassenHet gereedschap wordt gegrild, tweemaal verouderd en verwerkt door een grootschalige portierfreesmachine.hoge stijfheid en stabiliteitHet voldoet volledig aan de stabiliteitseisen van de werktuigmachine bij hogesnelheidsbewegingen.
De hoge precisie dubbelzijdig rek en de tandwiel aandrijving en de lineaire geleidingsrail worden ingevoerd,en de krachtige dual drive servomotor aandrijfsysteem wordt gebruikt om effectief te garanderen de snelheid en nauwkeurigheid van laser snijden.
Ook kan de uitwisseling type werktafel te kiezen, het falen percentage is extreem laag, de uitwisseling tijd is kort, verbetert de productie-efficiëntie sterk.
| Model | GNAT-6022 | GNAT-6035 |
| De lengte van de pijpleiding | 6000 mm | 6000 mm |
| Schokdiameter | 220 mm | 350 mm |
| Laservermogen | 1000 W~6000 W | 1000 W~6000 W |
| Max. positioneringsversnelling | 10 M/S2 | 10 M/S2 |
| Positioneringsnauwkeurigheid | ± 0,03 mm | ± 0,03 mm |
| Repositiegewogenheid | ±0,02 mm/m | ±0,02 mm/m |
| Versnellingssnelheid van de rotatieas | 80 rmp | 80 rmp |
Video
Video
Video
Video
|
|
| MOQ: | 1 |
| Prijs: | Onderhandelbaar |
| Standaardverpakking: | Doos |
| Leveringstermijn: | 90 dagen |
| Betaalmethode: | L/C, T/T, D/P, D/A |
| Toeleveringskapaciteit: | 1 set/sets Om de 15 tot 35 dagen |
Genuo Cyclone GNAT-serie automatische lasersnijmachine voor buizen, gericht op de behoeften van klanten in de profiel- en buizen snijmarkt, kan voldoen aan de snij-openen en contour snijden van ronde buizen, vierkantbuis, rechthoekige buis, U-groef, H-vormig staal, speciaal gevormde buis en andere buisprofielen van koolstofstaal, roestvrij staal en aluminiumlegering.openen en contour snijden van profielen zoals profiel snijbuis, voor- en achterpneumatisch dubbele chuck klemontwerp, automatische aanpassing van het midden, en kan super grote diameter buizen verwerken; Zero tailing snijden kan materiaal en zorgen besparen.De krachtige meerpunts zwevende intelligente steun zorgt voor de hoge precisie van de, hoge snelheid en laag verlies van het snijden van buizen. 2 kW ~ 4 kW optioneel.
|
Standaardapparatuur |
Facultatieve apparatuur |
|
▼ Raycus- of Max-laserbron |
▽IPG of nLIGHT laserbron |
| ▼WSX- of RayTools-lasersnijkoppen | ▽PRECITEC-lasersnijkop |
| ▼Beheerssoftware GENUO-Cypcut | ▽Beckhoff CNC-besturingssysteem |
| ▼Hoge sterkte spanningsvrij frame | ▽Automatisch buisvoersysteem |
| ▼Φ220 Automatische pneumatische chuck | ▽Φ350 Automatische pneumatische chuck |
| ▼Motovario-planetaire reducer | ▽Alfa-planetaire reducer |
| ▼YYC versnellingsraam, HIWIN-geleidingsrail | ▽Atlanta versnellingsbak, Rexroth rail |
| ▼Hanli waterkoelsysteem | ▽Vermogenregulator |
| ▼Automatisch smeersysteem | ▽Luchtcompressie systeem |
De speciale lasermachine voor het snijden van buizen bestaat uit 7 assen.
Het kan het snijden van ronde, vierkante, rechthoekige en elliptische buizen realiseren
Het kan de eenmalige vorming en verwerking van 6-meterpijpen realiseren en kan worden uitgerust met 9-meter- en 12-meter-pijpsnijmachines met verschillende buislengtes en -diameter.
De apparatuur is voorzien van een voedingsas en een trekas, die
het afval van verwerkende ontlasting aanzienlijk verminderen
Het kan meerdere buizen met verschillende richtingen en diameters op de hoofdpijp snijden
Het kan schroeven variabele hoek groef oppervlak
Het is bekend als pijpleidingsmachine en materiaal expert in de industrie.
| Vorderpneumatische chuck | Achterste pneumatische schok | Speciale steun |
| Intelligente opsporing van de status van de kaak en gemakkelijk het verkrijgen van leidinggegevens. | Automatisch de juiste luchtdruk aanpassen en de klemkracht aanpassen. | Vermijd afzwakking en vervorming van de buizen,verbeter de snijnauwkeurigheid. |
| Geavanceerde lasergenerator | Intelligente CNC-controle voor het snijden |
|
Standaardconfiguratie van een stabiele en efficiënte Raycus- of MAX-lasergenerator.Moduleerd ontwerp, sterk geïntegreerd systeem, onderhoudsvrij, hoge betrouwbaarheid.
De laservermogen is continu verstelbaar, met een hoge straalkwaliteit en een hoge laserstabiliteit.Vergeleken met andere soortgelijke lasers op de marktOnze laser heeft duidelijke voordelen.
|
De gehele serie lasersnijmachines zijn uitgerust met CypCut-lasersnijbesturingssoftware of HypCut-superkrachtige lasersnijbesturingssoftware.Met hoge nauwkeurigheid visueel positioneringssysteem en geïntegreerd CNC-systeem achtereenvolgens.
Het is eenvoudig te gebruiken en heeft krachtige functies, die kunnen voldoen aan en toepassen op verschillende verwerking gelegenheden.Facultatief Duitsland PA8000, Siemens CNC-snijstelsel |
| Krachtig klemsysteem | Hoge sterkte zwaar frame |
|
De multifunctionele chuck geeft GENUO een breed scala aan verwerkingsmogelijkheden.ronde buis Φ 50 mm-360 mm,de lengte van de vierkante pijplijn 50*50mm-250*250mm.
Met een hoog koppel en een grote traagheidsservomotor kunnen snellere versnelling en hogere schakingssnelheid worden bereikt. |
De machine is gelast met hoogwaardig koolstofstaal met een treksterkte tot 500 MPa.voorkoming van vervorming, duurzamer. Daarna door het grootschalige precisie portier bewerkingscentrum voor precisie bewerking. |
|
|
Precies op elkaar afgestemde laserkop
Alle Genuo-lasersnijmachines zijn standaard uitgerust met WXS- of Raytools-lasersnijkoppen met automatische scherpstelling. De scherpstellingskoppen hebben een ingebouwde motor, die de scherpstellingslens door een lineair mechanisme stuwt om automatisch van positie te veranderen.
|
|
|
High Precision Transmission-onderdelen
Speciale Japanse SHIMPO of Franse Motovario flens reducer, precisie rek en pinnen, stille lineaire gids.
Laat de machine soepel en efficiënt draaien. Het gebruik van mechanische onderdelen is sterk verminderd.
|
|
|
Elektrische onderdelen van hogere kwaliteit
De machine gebruikt een Japanse Fuji of Panasonic servomotor en rijdt tot 6000 r / min.
De belangrijkste elektrische accessoires zijn Schneider en
|
|
Automatisch voedingssysteem
Dat bespaart arbeidskosten.
Met semi-automatische of volledig automatische laad- en lossystemen, verminderen de afhankelijkheid van arbeid, verminderen de arbeidsintensiteit van de operator, maken |
|
Luchtcompressie systeem
Speciaal voor lasersnijden, het neemt geïntegreerde luchtcompressor, luchtontvanger, koude droger, filter element, directe verbinding lage weerstand ontwerp.een betere snijprestatie bevorderen.
|
|
Vermogensstabilisator
Onstabiele spanning kan dodelijke verwondingen veroorzaken of de apparatuur storen, de productie beïnvloeden, leveringsvertragingen en onstabiele kwaliteit veroorzaken.
In ernstige gevallen kunnen er zelfs beveiligingsincidenten optreden, waardoor onmeetbare botten ontstaan. Daarom, daarom. Als uw fabrieksspanning sterk fluctueert of onstabiel is, is het noodzakelijk om een spanningsstabilisator te gebruiken. |
De snijmachine neemt een internationaal bekende merk geavanceerde laser, die heeft een hoge elektro-optische efficiëntie, water- en energiebesparing.het kan lange tijd onderhoudsvrij zijn, bespaart veel onderhoudsmiddelen en tijd en verbetert de werkdoeltreffendheid.
Het hoofdframe is voorzien van een portierwerktafel met een hoge demping en een goede stijfheid, hoge precisie en stabiele werking.Het frame is gemaakt van hoogwaardig stalen honingraat lassenHet gereedschap wordt gegrild, tweemaal verouderd en verwerkt door een grootschalige portierfreesmachine.hoge stijfheid en stabiliteitHet voldoet volledig aan de stabiliteitseisen van de werktuigmachine bij hogesnelheidsbewegingen.
De hoge precisie dubbelzijdig rek en de tandwiel aandrijving en de lineaire geleidingsrail worden ingevoerd,en de krachtige dual drive servomotor aandrijfsysteem wordt gebruikt om effectief te garanderen de snelheid en nauwkeurigheid van laser snijden.
Ook kan de uitwisseling type werktafel te kiezen, het falen percentage is extreem laag, de uitwisseling tijd is kort, verbetert de productie-efficiëntie sterk.
| Model | GNAT-6022 | GNAT-6035 |
| De lengte van de pijpleiding | 6000 mm | 6000 mm |
| Schokdiameter | 220 mm | 350 mm |
| Laservermogen | 1000 W~6000 W | 1000 W~6000 W |
| Max. positioneringsversnelling | 10 M/S2 | 10 M/S2 |
| Positioneringsnauwkeurigheid | ± 0,03 mm | ± 0,03 mm |
| Repositiegewogenheid | ±0,02 mm/m | ±0,02 mm/m |
| Versnellingssnelheid van de rotatieas | 80 rmp | 80 rmp |
